2-AXLAR
En CNC-svarv av typen T-maskin är den mest enklaste typen av automatsvarv med två axlar, X och Z. Då det är en enkel maskin, så blir typen av produkter som den kan producera lite mer enklare också.
TURNING (T)
.jpg)
MAZAK QUICK TURN 10
Mazak Quick Turn 10 är en 2-axlig CNC-svarv med en spindel. Dess enkelhet gör att den har snabba ställtider och är billig i drift.
Då den bara har en spindel och en revolver, kan man bara bearbeta en detalj åt gången.
Detta gör att den passar enklare detaljer i mindre seriestorlekar.
TILLVERKARE
YAMASAKI MAZAK
MODELL
QUICK TURN 10
MODELLÅR
1997
AXLAR
X & Z
SUBSPINDEL
NEJ
KAPACITET
Ø 42 mm och 150 mm lång
SERIESTORLEKAR
1-5 000 ST
ANTAL REVOLVRAR
1 ST
AUTOMATION
STÅNGMAGASIN
.jpg)
MAZAK QUICK TURN SMART 100S
Mazak Quick Turn SMART är en 2-axlig CNC-svarv med en spindel. Dess enkelhet gör att den har snabba ställtider och är billig i drift.
Då den bara har en spindel och en revolver, kan man bara bearbeta en detalj åt gången.
Detta gör att den passar enklare detaljer i mindre seriestorlekar.
TILLVERKARE
YAMASAKI MAZAK
MODELL
QUICK TURN SMART 100S
MODELLÅR
2017
AXLAR
X & Z
SUBSPINDEL
NEJ
KAPACITET
Ø 42 mm och 100 mm lång
SERIESTORLEKAR
1-5 000 ST
ANTAL REVOLVRAR
1 ST
AUTOMATION
STÅNGMAGASIN

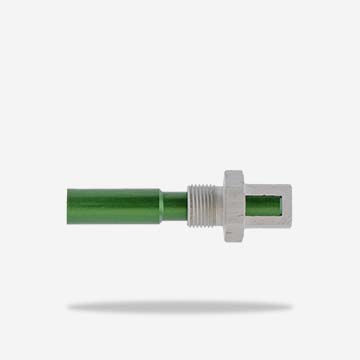

PASSANDE KOMPONENTER:
PROCESSER SOM KAN UTFÖRAS:
3-AXLAR
En CNC-svarv av typen TM-maskin är en typ av automatsvarv med tre axlar, X, Z och C. En TM-maskin klarar av samma typ av processer som en T-maskin, men här även C-axel. C-axel innebär att revolvern kan roterar verktygen, likt en skruvdragare.
TURNING & MILLING (TM)
.jpg)
DMG MORI CLX 350
CLX 350 har magnetskala, vilket gör att den ändrar sig sällan i mått. Produkter med snäva toleranser är därför passande för denna maskin.
Den har en spindel, därför kan den bara bearbeta en komponent åt gången, vilket inte gör den lämplig för stora serier.
TILLVERKARE
DMG MORI
MODELL
CLX 350
MODELLÅR
2021
AXLAR
X, Z & C
ANTAL REVOLVRAR
1 ST
KAPACITET
Ø 65 mm och 150 mm lång
SERIESTORLEKAR
1-10 000 ST
AUTOMATION
STÅNGMAGASIN
SUBSPINDEL
NEJ
.jpg)
MAZAK QT NEXUS 200M
Mazak QT NEXUS 200M är ombyggd och klarar från fabrik 150 mm, men vi har byggt om den så den klarar 200 mm.
Den har en spindel, därför kan den bara bearbeta en komponent åt gången, vilket inte gör den lämplig för stora serier.
TILLVERKARE
YAMASAKI MAZAK
MODELL
QUICK TURN NEXUS 200M
MODELLÅR
2004
AXLAR
X, Z & C
ANTAL REVOLVRAR
1 ST
KAPACITET
Ø 65 mm och 200 mm lång
SERIESTORLEKAR
1-5 000 ST
AUTOMATION
STÅNGMAGASIN
SUBSPINDEL
NEJ
.jpg)
MAZAK QT NEXUS 250M-II
250 i Mazak QT NEXUS 250M-II innebär att den är starkare än 200. Detta gör att den har kraft att snurra stänger med dimensioner upp till Ø75 mm.
Den har en spindel, därför kan den bara bearbeta en komponent åt gången, vilket inte gör den lämplig för stora serier.
TILLVERKARE
YAMASAKI MAZAK
MODELL
QUICK TURN NEXUS 250M-II
MODELLÅR
2009
AXLAR
X, Z & C
ANTAL REVOLVRAR
1 ST
KAPACITET
Ø 75 mm och 150 mm lång
SERIESTORLEKAR
1-5 000 ST
AUTOMATION
STÅNGMAGASIN
SUBSPINDEL
NEJ
.jpg)
MAZAK MULTIPLEX 6200
MAZAK MULTIPLEX 6200 har 2 spindlar och två revolvrar, vilket innebär att den kan bearbeta två komponenter samtidigt
Detta minskar stycktider, men ställtiden blir lång. Detta gör att den passar till större seriestorlekar.
TILLVERKARE
YAMASAKI MAZAK
MODELL
MULTIPLEX 6200
MODELLÅR
1998
AXLAR
X, Z & C
ANTAL REVOLVRAR
2 ST
KAPACITET
Ø 200 mm och 140 mm lång
SERIESTORLEKAR
5 000 - <
AUTOMATION
ROBOT
SUBSPINDEL
JA

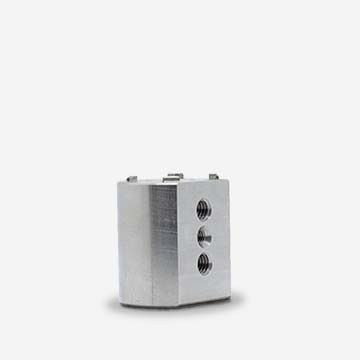

PASSANDE KOMPONENTER:
4-AXLAR
En CNC-svarv av typen TMY-maskin är en typ av automatsvarv med fyra axlar, X, Z, C och Y. I denna typ av maskin har man alla fördelar som med en TM-maskin, men man har även även Y-axel. Y-axel innebär att man kan göra mer komplicerade geometrier med hjälp av fräsning, samt hålbearbetning ur centrum.
Det innebär att man kan utföra processer som:
TURNING, MILLING & Y-AXEL (TMY)
.jpg)
MAZAK QT NEXUS 200MY
Mazak QT NEXUS 200MY är en avancerad universal svarv som klarar av svåra geometrier.
Då den bara kan tillverka en komponent åt gången så passar den bäst till små-till medium stora serier.
TILLVERKARE
YAMASAKI MAZAK
MODELL
QUICK TURN NEXUS 200MY
MODELLÅR
2005
AXLAR
X, Z, C & Y
ANTAL REVOLVRAR
1 ST
KAPACITET
Ø 65 mm och 150 mm lång
SERIESTORLEKAR
1-5 000 ST
AUTOMATION
STÅNGMAGASIN
SUBSPINDEL
NEJ
.jpg)
MAZAK QT NEXUS 200MY
Mazak QT NEXUS 200MY är en avancerad universal svarv som klarar av svåra geometrier.
Då den bara kan tillverka en komponent åt gången så passar den bäst till små-till medium stora serier.
TILLVERKARE
YAMASAKI MAZAK
MODELL
QUICK TURN NEXUS 200MY
MODELLÅR
2006
AXLAR
X, Z, C & Y
ANTAL REVOLVRAR
1 ST
KAPACITET
Ø 65 mm och 150 mm lång
SERIESTORLEKAR
1-5 000 ST
AUTOMATION
STÅNGMAGASIN
SUBSPINDEL
NEJ
.jpg)
MAZAK QT NEXUS 200MSY
Mazak QT NEXUS 200MSY är en avancerad universal svarv som klarar av svåra geometrier och bearbeta komponenten från två sidor. Detta gör att detaljer som måste bearbetas från två håll, blir komplett i maskinen i ett moment.
Då den bara kan tillverka en komponent åt gången så passar den bäst till små-till medium stora serier.
TILLVERKARE
YAMASAKI MAZAK
MODELL
QUICK TURN NEXUS 200MSY
MODELLÅR
2006
AXLAR
X, Z, C & Y
ANTAL REVOLVRAR
1 ST
KAPACITET
Ø 65 mm och 150 mm lång
SERIESTORLEKAR
1-5 000 ST
AUTOMATION
STÅNGMAGASIN
SUBSPINDEL
JA
.jpg)
MAZAK MULTIPLEX 6200Y
MAZAK MULTIPLEX 6200Y är två maskiner i en, som även klarar komplicerade geometrier.
Med två maskiner i en, innebär det att två komponenter kan bearbetas samtidigt, vilket minskar stycktider. Dock så är ställtiden lång, vilket gör att den passar till större volymer.
TILLVERKARE
YAMASAKI MAZAK
MODELL
MULTIPLEX 6200Y
MODELLÅR
2000
AXLAR
X, Z, C & Y
ANTAL REVOLVRAR
2 ST
KAPACITET
Ø 55 mm och 150 mm lång
SERIESTORLEKAR
5 000 <
AUTOMATION
STÅNGMAGASIN
SUBSPINDEL
JA
.jpg)
MAZAK HQR 150MSY
MAZAK HQR 150MSY är en produktionsmaskin som har två spindlar och två revolvar. Detta innebär att den kan bearbeta i två komponenter åt gången.
Denna maskin är som två maskiner i en, vilket även innebär att ställtiden ökar. Detta gör den mest lämpad för större seriestorlekar.
TILLVERKARE
YAMASAKI MAZAK
MODELL
HYPER QUADREX 150MSY
MODELLÅR
2013
AXLAR
X, Z, C & Y
ANTAL REVOLVRAR
2 ST
KAPACITET
Ø 65 mm och 150 mm lång
SERIESTORLEKAR
5 000 <
AUTOMATION
STÅNGMAGASIN
SUBSPINDEL
JA
.jpg)
MAZAK MULTIPLEX 6200Y
MAZAK MULTIPLEX 6200Y har 2 spindlar och två revolvrar, vilket innebär att den kan bearbeta två komponenter samtidigt. Den har även Y-axel, vilket gör att den kan skapa mer komplexa geometrier.
Tack vare att den kan bearbeta 2 komponenter samtidigt minskar stycktiderna, men ställtiden blir lång. Detta gör att den passar till större seriestorlekar.
TILLVERKARE
YAMASAKI MAZAK
MODELL
MULTIPLEX 6200Y
MODELLÅR
1998
AXLAR
X, Z, C & Y
ANTAL REVOLVRAR
2 ST
KAPACITET
Ø 200 mm och 140 mm lång
SERIESTORLEKAR
5 000 <
AUTOMATION
ROBOT
SUBSPINDEL
JA
PASSANDE KOMPONENTER:
5-AXLAR
En CNC-svarv av typen TMSYB-maskin är en typ av automatsvarv med fem axlar X, Z, C, Y och B, samt subspindel. I denna typ av maskin har man alla fördelar som med en TMSY-maskin, men man kan utföra avancerade geometrier.
Det innebär att man kan utföra processer som:
TURNING, MILLING, Y-AXEL & B-AXEL (TMYB)
.jpg)
MAZAK INTERGREX 200SY
MAZAK Intergrex 200SY är en svarv/ fräs, vilket innebär att man har fördelarna i en svarv och fräshuvudet från en fräs.
Tack vare detta kan man skapa väldigt komplicerade geometrier.
200SY har dock ingen revolver, vilket gör att maskinen kan bara bearbeta en komponent åt gången, vilket gör den passande för mindre seriestorlekar.
TILLVERKARE
YAMASAKI MAZAK
MODELL
INTERGREX 200SY
MODELLÅR
2001
AXLAR
X, Z , C, Y & B
REVOLVRAR
1 ST
KAPACITET
Ø 250 mm och 140 mm lång
SERIESTORLEKAR
1 - 5 000 ST
AUTOMATION
ROBOT
SUBSPINDEL
JA
PASSANDE KOMPONENTER:
FÅ OFFERT DIREKT ONLINE
Slipp väntetider på offerter och få ett pris direkt online istället.
FRITT VAL AV MATERIAL & YTBEHANDLING
Välj material och ytbehandling efter din kravspecifikation.
SPECIALANPASSADE MÅTT
Anpassa måtten efter dina behov och krav.
HITTA BÄSTA LÖSNINGEN FÖR DIG
Laborera med antal, materialval och ytbehandlingar, så du hittar en lösning som passar just dig.
VAD ÄR EN CNC-MASKIN FÖR NÅGOT?
En CNC-maskin är en verktygsmaskin som styrs av en dator och olika axlar. CNC-maskiner används till produktionstillverkning och precisionsbearbetning av mekaniska komponenter. Ordet CNC står för Computer Numerical Control, genom att skriva in kommandon och koordinater i dator på hur din komponent ska se ut, talar datorn om för maskinen vilka rörelser maskinen ska göra på sina axlar för att skapa de önskade geometrierna för detaljen.
Det finns olika typer av CNC-maskiner beroende på ändamålet:
-
CNC-svarv: För tillverkning av cylindriska komponenter
-
CNC-fräs: För tillverkning av kvadratiska eller rektangulära komponenter
-
CNC-skärning: En lasermaskin eller vattenskärningsmaskin används för att skära ut geometrier ur plåt eller rör
-
3D-printer: Används för svåra geometrier och prototyper
Fördelen med CNC-maskiner är att de är väldigt allsidiga, med ökad produktivitet, komplexa geometrier, hög precision och hög automatiseringsgrad. Detta ihop med att CNC-maskiner kan bearbeta i flera material som metall, plast osv, gör det till en perfekt maskin för legotillverkning.
